Bevattningsanläggningar

Syfte

Behov av strategiska spolposter ska prövas inom området och på nyexploateringsytor med vegetation ska spolposter projekteras in. Bevattningslösningen ska utformas så att vegetationen i huvudsak endast kräver stödbevattning under etableringsfasen, normalt 2–5 år beroende på växtlighet.

Krav

Bevattningsanläggningar ska uppfylla VA SYDs krav enligt gällande ABVA och anvisningar för VA-projektering. Anläggningen ska anslutas via fastighetens vattenservis och utformas enligt gällande VA-krav. För att skydda dricksvattnet är återströmningsskydd obligatoriskt och ska vid behov kompletteras med luftgap.
Bevattningsanläggningen ska redovisas i projekteringen. I ritningsförteckningen ska en separat tematisk ritning benämnd ”bevattningsanläggning” ingå. En ledningsplan ska alltid upprättas och redovisa systemets uppbyggnad inklusive ledningsdragning, avstängningsventiler, kopplingspunkter samt övriga tekniska komponenter. Ritningen ska möjliggöra snabb orientering vid driftstörningar, exempelvis läckage eller felavstängning. Ledningsplanen ska levereras i både DWG- och PDF-format.

Installationer ska godkännas av VA-huvudman innan utförande. Anläggningen ska besiktigas och provtryckas samt godkännas av VA-huvudman innan driftsättning.

I mängdförteckningen ska kod YKB.11 (Utbildning och information till drift- och underhållspersonal) upprättas.

Riktlinjer

Val av bevattningslösning bör göras utifrån projektets förutsättningar och kan avse permanent anläggning eller tillfällig lösning under etableringsskede. System kan utformas som exempelvis droppbevattning eller bevattning via spolposter.

Bevattningssystem bör utformas så att drift och underhåll underlättas, inklusive möjlighet till tömning inför vinter och återstart inför växtsäsong.

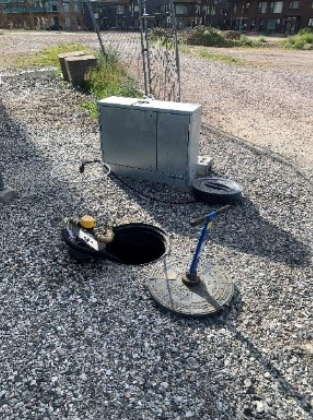

Anläggningen bör förses med komponenter såsom avstängningsventiler, vattenmätning och vid behov teknikskåp för styrning och reglering av flöden.

Anslutning till VA-nät förutsätter erforderliga tillstånd, såsom servisanmälan och abonnemang, vilka ska hanteras i samråd med VA-huvudman.

Referensritning

Se bifogad referensritning. (A1-LED 01-02) pdf, 854 kB. (pdf, 854 kB)

Ritningen visar exempel på ledningsdragning,förekommande droppslangar, anslutningspunkter och principer för styrning och tekniska komponenter. Denna typ av tydlig och sammanhållen redovisning ska eftersträvas i projektering för att säkerställa god funktion i både genomförande och drift.

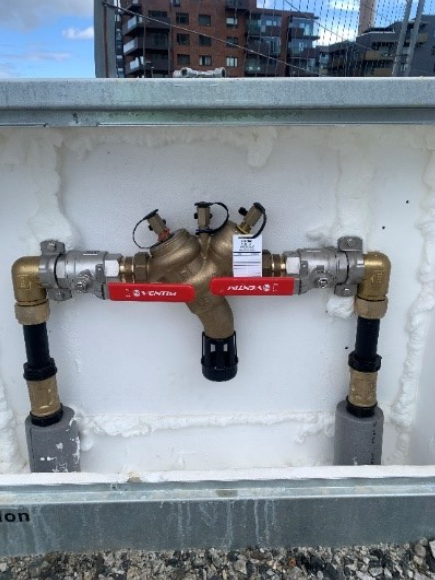

Återströmningsskydd är obligatoriskt.
