Dagvatten

Rening och fördröjning av dagvatten ska ske vid behov och där åtgärden gör sig bäst. Det kan krävas både storskaliga och småskaliga anläggningar för att klara kommunens åtagande för dagvatten.

Målet ska vara att bygga ett system som skapar förutsättningar för att VA-huvudmannen ska klara de krav som åligger dem under Lagen om allmänna vattentjänster. Men också förutsättningar för att nå regeringens etappmål för dagvatten, att nå god ekologisk och kemisk status i våra recipienter till 2027, ska kunna uppnås.

Sedan 2008 är VA Syd Malmö stads va-huvudman och ansvarar därmed för att hantera den erforderliga anläggningar som ingår i den allmänna va-anläggningen. Kvar på kommunen ligger ansvaret för dagvattenanläggningar som endast hanterar dagvatten från allmän platsmark.

Inför planering eller vid byggnation av öppna dagvattenanläggningar ska följande dokument följas:

• Vattentjänstplan för Malmö stad
• VA SYDs riktlinjer för utformning av öppna anläggningar
• VA SYDs Allmänna Bestämmelser för brukandet av den allmänna vatten- och avlopps-anläggningen (ABVA)
• Tilläggsbestämmelser till ABVA.


För senaste revidering av “Riktlinjer för utformning av öppna anläggningar” kontakta VA Syd.

ABVA samt tillägg till ABVA kan hämtas på VA Syds hemsida.

Öppna dagvattenanläggningar ska utformas med släntlutningar som gör att det inte behöver sättas staket runt anläggningen. Växt- och artval anpassas efter de aktuella förutsättningarna.

Vid dimensionering och utformning av stadens dagvattenanläggningar gäller följande:

• Dimensionering och utformning av dagvattensystemet ska ske utifrån Svenskt Vattens publikationer P110 (Dimensionering av allmänna avloppsledningar), P104 (Nederbördsdata vid dimensionering och analys av avloppssystem) samt P105 (Hållbar dag- och dränvattenhantering).
• Dagvattenstrategi för Malmö och Ansvar för dagvatten skall följas.
• Vid beräkning av fördröjningsvolym ska återkomsttid enligt P110 användas samt den varaktighet som ger störst volym. Klimatfaktor 1,25 ska användas.
• Dagvattenavledning ska ske med självfall. Endast vid få undantag godkänns pumpning av dagvatten.


Vid anläggning av BGG-system är höjdsättningen av avrinningsområdet till inlopp en viktig del av systemets funktion. Höjdsättning ska utföras så vattnet leds mot inlopp eller intagsbrunn. Vid nybyggnation ska ytorna hållas fria från externa ledningar och kablar. Stråken ska inte heller göras för långa. Det för att minska intrånget om det finns behov av att byta ut en hel sektion av det öppna förstärkningslagret.

Övriga krav som ställs på BGG-lösning är:

• Anläggas i gator med som högst trafikklass 2
• Inlopp ska vara minst 50 cm breda
• Vid inlopp för ytligt vatten ska lågpunkt skapas innan inloppet med skålning och höjdsättning som möjliggör att vattnet leds in i systemet.
• Hålet för strypning av vattenflödet ska inte vara mindre än 3 cm, men gärna större, då mindre diameter än så ökar risken för igensättning.
• Utflöde från systemet rekommenderas till 15-20 l/s/ha.

En bedömning av påverkan av om- eller nybyggnationen för recipienten ska göras. Klassificering av dagvatten kan behöva ske med hänsyn till dess föroreningsinnehåll samt klassificering av recipienter med hänsyn till deras känslighet för föroreningsutsläpp. Bedöms den innebära negativa konsekvenser för recipienten ska förebyggande åtgärder för att begränsa föroreningsbelastningen på dagvattnet tas fram. Gator med en befintlig eller prognosticerad trafikmängd överstigande 15 000 fordon/dygn ska alltid bedömas som att de innebär en negativ konsekvens för recipient.

Mer information finns under avsnittet för vatten och avlopp.

Principer för öppna dagvattenanläggningar

Fördröjning av dagvatten bör, om fördröjning ska ske för större dagvattenmängder eller inom ett större avrinningsområde, i första hand ske i öppen anläggning i park eller på grönyta. Park bör vara den primära ytan för fördröjning för att ge gatans användning möjlighet att vara flexibel över tid. En öppen anläggning är att föredra eftersom den har en renande effekt och väl utformad och gestaltad kan den också bli en tillgång till platsen. En konstant vattenspegel kan lättare bidra till en upplevelse av lugn och kontemplation och dessa bör i så fall utformas med ett varierande vattendjup. Detta för att samtidigt skapa goda förutsättningar för ett rikt biologiskt liv.

Krav (gäller nybyggnation)

Dagvatten från allmän platsmark ska i första hand hanteras i lösningar där ytor samutnyttjas för flera funktioner, exempelvis i vegetationsytor som både hanterar dagvatten och bidrar till gestaltning.BGG-ytor avsedda för dagvattenhantering ska hållas fria från externa ledningar och kablar.

Riktlinjer

Samutnyttjade lösningar bör utformas så att dagvattenhantering kombineras med andra funktioner, såsom vistelseytor, trafikytor eller grönstruktur.Fördröjning kan ske i skålade ytor och/eller i öppet förstärkningslager.Val av lösning bör anpassas till platsens förutsättningar och utformas för robust funktion och enkel drift.Vid utformning av öppet förstärkningslager bör antalet olika tjocklekar begränsas för att förenkla projektering och anläggningsskede.I befintlig miljö bör ytor för dagvattenhantering, där det är möjligt, hållas fria från externa ledningar och kablar.

Mer information finns under avsnittet Park- och grönyor - allmänt.

På Boverkets hemsida finns det mer information angående dagvattenhantering i projekt som är kopplade till plan- och bygglagen.

Inspirationsbilder på reningsanläggningar

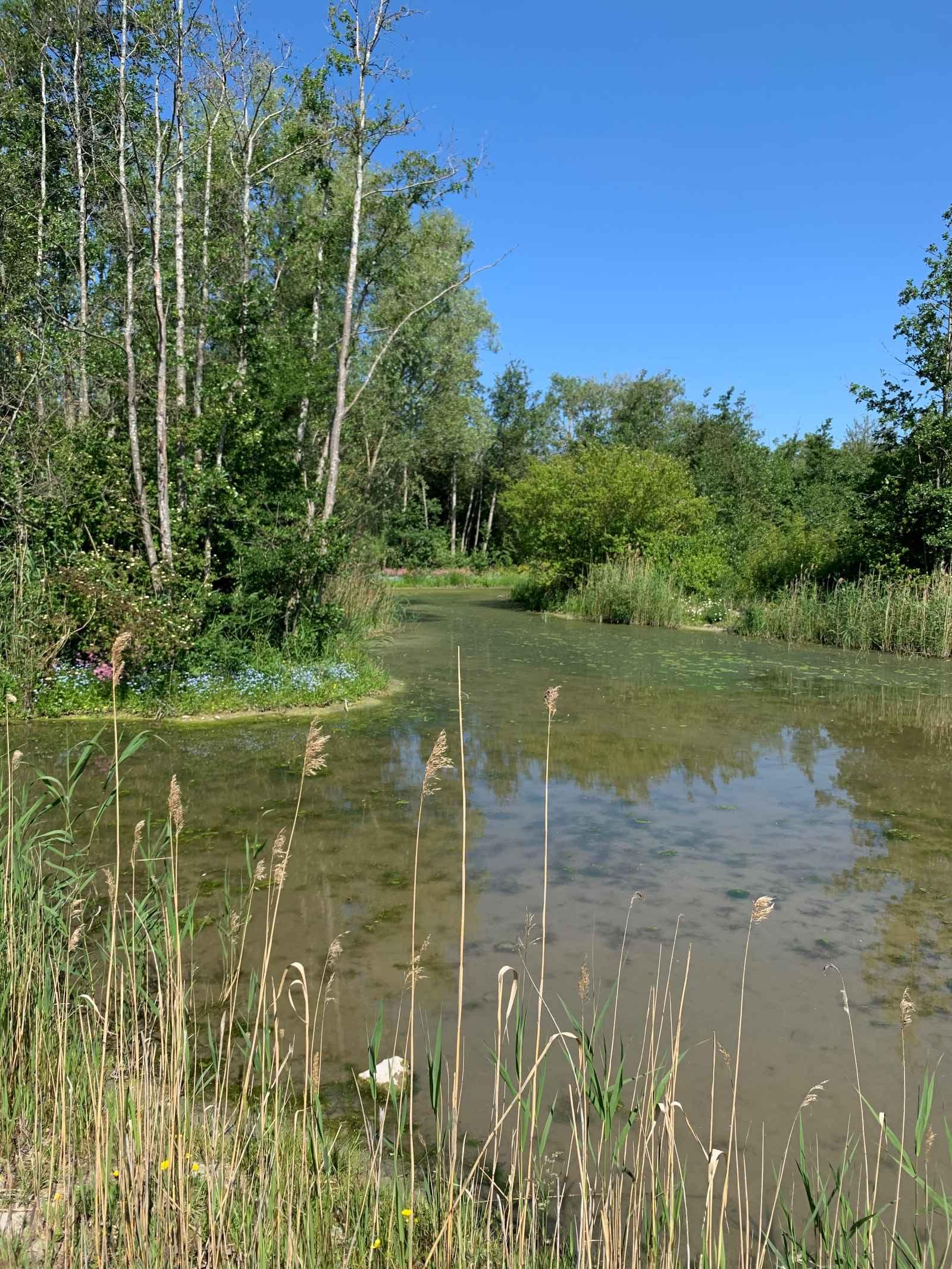

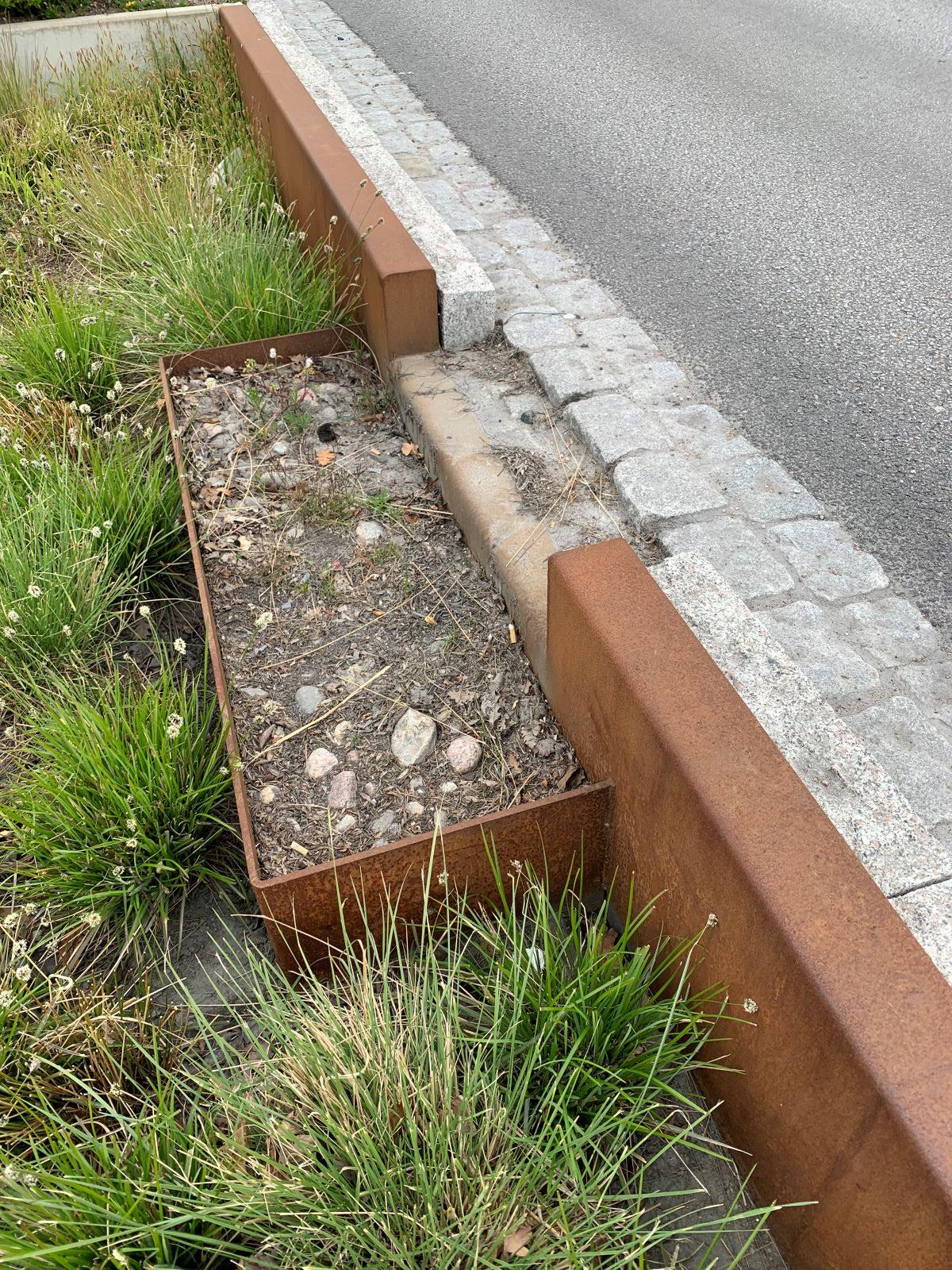

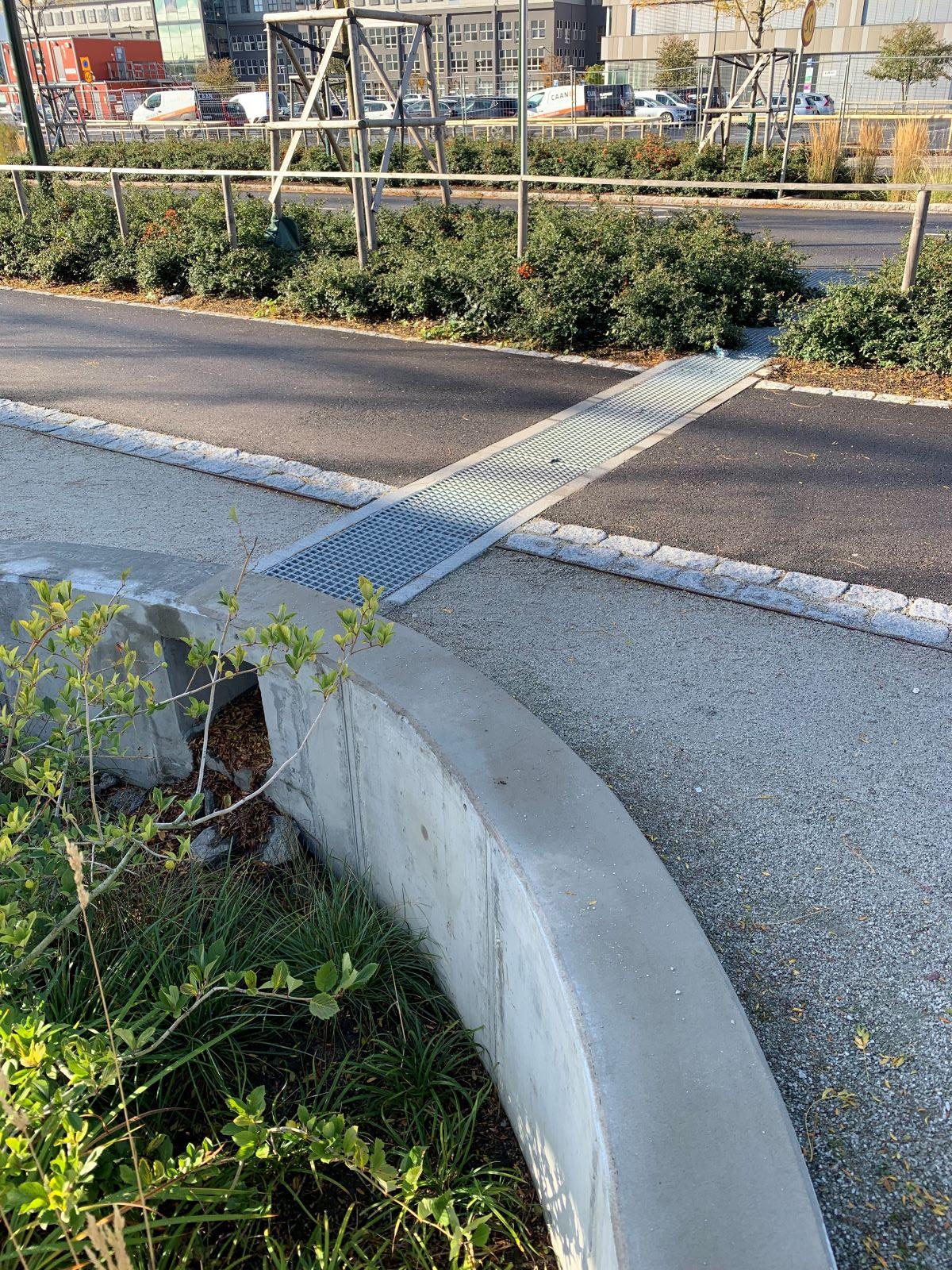

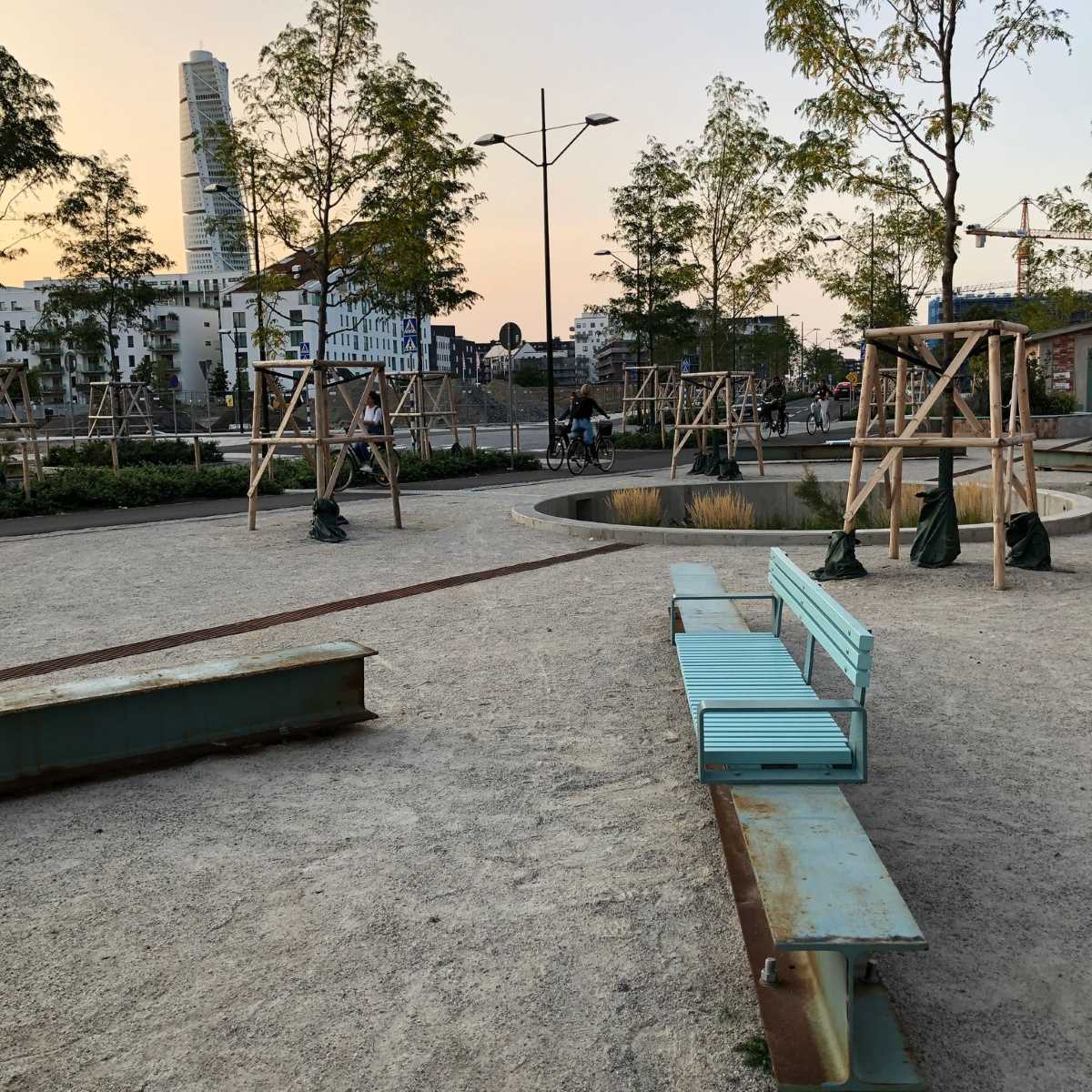

Bilderna är bland annat från från Skeppsgatan, Neptunigatan och Toftanäs våtmark i Malmö.

Inspirationsbilder för fördröjning av regnvatten i gatumiljö finns under Vatten - Skyfall.
